串联电抗器

适用范围

电容器在补偿容性无功功率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抵制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器寿命，保证电网安全运行。

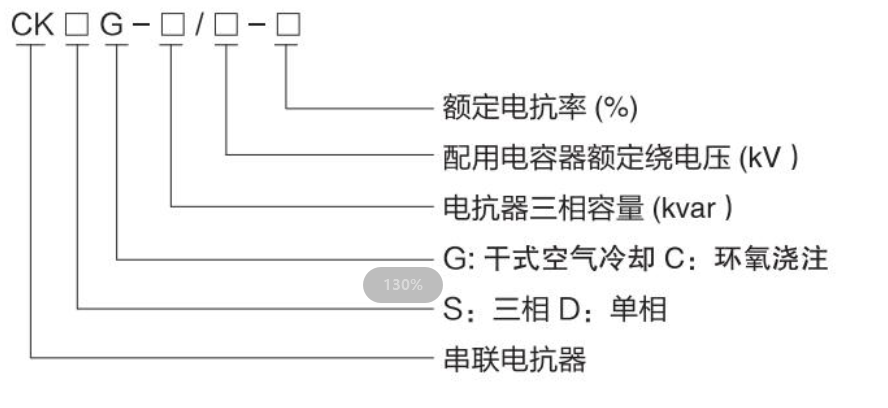

型号及其含义

产品特点

1.该产品分为三相、单相两种，为铁芯干式;

2.铁芯采用优质冷轧硅钢片,经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确电抗器运行低温升低噪声的性能。

3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点。

4.电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经过预烘真空浸漆热烘固化这一流程，使电抗器线圈及铁芯牢固成为-体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果。

5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体的成本投资。

使用环境

1.海拔高度不超过2000m。

2.运行环境温度-25C -+45C,相对温度不超过90%。

3.周围无有害气体，无易燃易爆物品。

4.周围环境应有良好的通风，如装在柜内，应加装通风设备。

性能指标技术参数

1.可用于电容器电压为: 0.4KV, 0.45KV, 0.48KV, 0.525KV, 0.68KV, 0.69KV, 6KV,

10KV，10.5KV, 11KV， 12KV，13.8KV, 35KV场合;

2.电抗率: 1%， 4.5%，5%，5.67%，6%，7%，12%，13.8%， 14%;

3.绝缘等级: B级F级、H级，噪声≤30dB,过载能力≤1.35倍以内连续工作; .

•
