RIVIC1L-63小型漏电断路器
RIVIC1L-63系列剩余电流动作断路器适用于交流50Hz或60Hz，额定电压单极两线、两极230V，三极、三极四线、四极400V，额定电流至63A的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。剩余电流动作断路器具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。产品符合GB16917.1和lEC61009-1标准。
用途及适用范围
RIVIC1L-63系列剩余电流动作断路器适用于交流50Hz或60Hz，额定电压单极两线、两极230V，三极、三极四线、四极400V，额定电流至63A的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内迅速切断故障电源，保护人身及用电设备的安全。
剩余电流动作断路器具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
产品符合GB16917.1和lEC61009-1标准

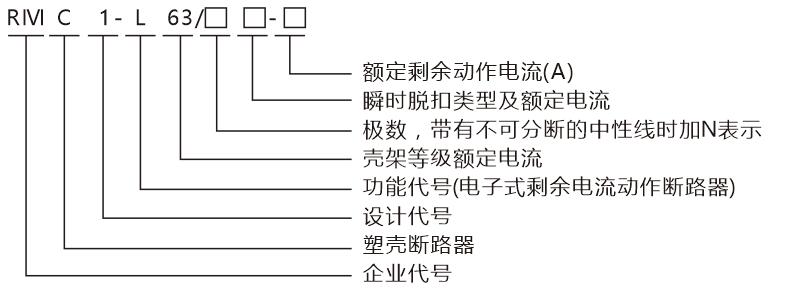

型号表示方法
正常工作条件和安装条件
1、周围空气温度-5℃~40℃，24h内平均温度不超过35℃。
2、海拔高度：安装地点的海拔不超过2000m。
3、大气条件：安装地点的空气相对湿度在最高温度40℃时不超过50％，在较低的温度下允许有较大相对湿度。
例如：25℃时达90％。
4、安装类别：ll、III级。
5、污染等级：2级。
6、安装型式：采用TH35-7.5型安装轨安装。
7、安装条件：安装场所的外磁场任何方向均不应超过地磁场的5倍，剩余电流动作断路器一般应垂直安装手柄向
上为接通电源位置：安装处应无显著冲击和振动。
8、接线方法：用螺钉压紧接线。
主要技术及参数性能
● 主要规格
1、额定电流(In)：壳架等级电流32A为：6、10、16、20、25、32A；
壳架等级电流63A为：6、10、16、20、25、32、40、50、63A。
2、额定剩余动作电流l△n：0.03、0.05、0.1、0.3A。
3、按极数和电流回路分为：
a.单极两线剩余电流动作断路器；b.两极剩余电流动作断路器； c.三极剩余电流动作断路器；
d.三极四线剩余电流动作断路器；e.四极剩余电流动作断路器。
4、按瞬时脱扣器特性分：C型(5~10)ln，D型(10~16)ln。
● 主要技术参数
1、额定电压Un(V)：单极两线两极为230V；三极三极四线四极为400V。
2、额定短路能力lcn(A)：4500。
3、额定剩余接通和分断能力l△m(A)：2000。
4、额定剩余不动作电流l△no：0.5l△n。

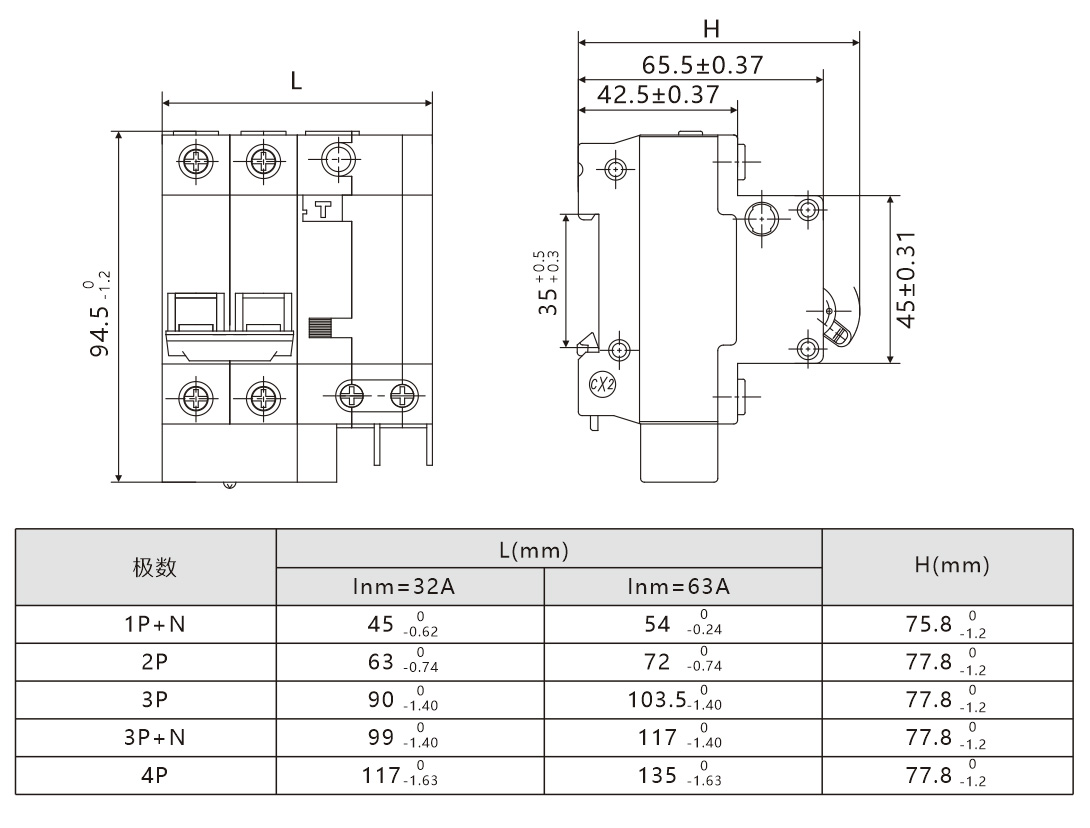

外形和安装尺寸
