RIVIC1BL-32小型漏电空气开关
RIVIC1BL-32漏电断路器(以下简称漏电断路器)主要适用于交流50Hz或60Hz，额定电压230V，额定电流至32A的保护电路中，作为人身触电、设备漏电保护之用，并且有过载、短路保护功能，也可以在正常情况下不频繁地通断电器装置和照明线路，尤其适用于工业和商业照明配电系统。本产品符合GB16917.1和IEC1009-1标准。
用途及适用范围
RIVIC1BL-32漏电断路器(以下简称漏电断路器)主要适用于交流50Hz或60Hz，额定电压230V，额定电流至32A的保护电路中，作为人身触电、设备漏电保护之用，并且有过载、短路保护功能，也可以在正常情况下不频繁地通断电器装置和照明线路，尤其适用于工业和商业照明配电系统。
本产品符合GB16917.1和IEC1009-1标准。

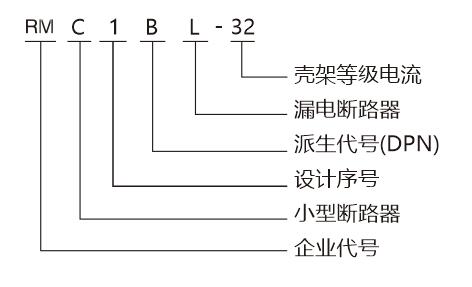

型号表示方法
主要技术参数
1、分类
按额定电流分：6A，10A，16A、20A、25A、32A共六种；
按极数为带一个保护极的二极断路器2P；
瞬时脱扣器的型式为C型(5In-10In)。
2、主要技术参数见表一、表二
| 壳架等级 额定电流(A) | 极数 | 额定电流(A) | 额定电压(V) | 运行短路能力 | 过电流瞬时 | |
| (A) | CosΦ | 脱扣器类别 | ||||
| 32 | 2P | 6、10、16、20、25、32 | 230 | 3000 | 0.80 | C型 |
| 脱扣器额定电流In | 起始状态 | 试验电流 | 规格时间 | 预期结果 | 试验环境温度 | 备注 |
| ≤32A | 冷态 | 1.13In | t≥1h | 不脱扣 | 30℃-35℃ | |
| 紧接着a项试验后进行 | 1.45In | t＜1h | 脱扣 | 30℃-35℃ | 电流在5s内稳定的上升至规规定值 | |
| 冷态开始 | 2.55In | 1s＜t＜60s | 脱扣 | 30℃-35℃ | ||
| 冷态开始 | 5In | t≥0.1s | 不脱扣 | 30℃-35℃ | 通过闭合辅助 | |
| 冷态开始 | 10In | t＜0.1s | 脱扣 | 30℃-35℃ | 开关接通电流 |
3．剩余电流保护特性
a．额定剩余动作电流l△n：30mA
b．额定剩余不动作电流I△no：15mA
c．额定剩余电流接通和分断能力I△m：2000A
d．剩余电流动作的分断时间
| 额定电流 | In A | 剩余电流(I△)等于下列值时约分断时间(A) | |||
| I△n | 2I△n | 5I△n | 500A | ||
| 6-32 | 0.03 | 0.1 | 0.08 | 0.04 | 0.04 |
机械电气寿命
漏电断路器能承受4000次操作循环，其中电气寿命为2000次。
5．接线：漏电断路器使用时参照表四选取铜导线截面积。
| 额定电流In(A) | In≤6 | 6＜In≤13 | 13＜In≤20 | 20＜In≤25 | 20＜In≤32 |
| 导线截面积S(mm²) | 1 | 1.5 | 2.5 | 4 | 6 |
结构特点
1. 产品体积小，结构紧凑，价格比优于同类产品。
2. 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
3. 产品直接带零线安装，避免零线接线错误潜在的触电危险。
4. 产品采用新式电路设计和高性能元件，在冲击电流和浪涌过电压时，具有较强的承受能力，不引起误动作。
5. 产品采用导轨安装，方便省时。

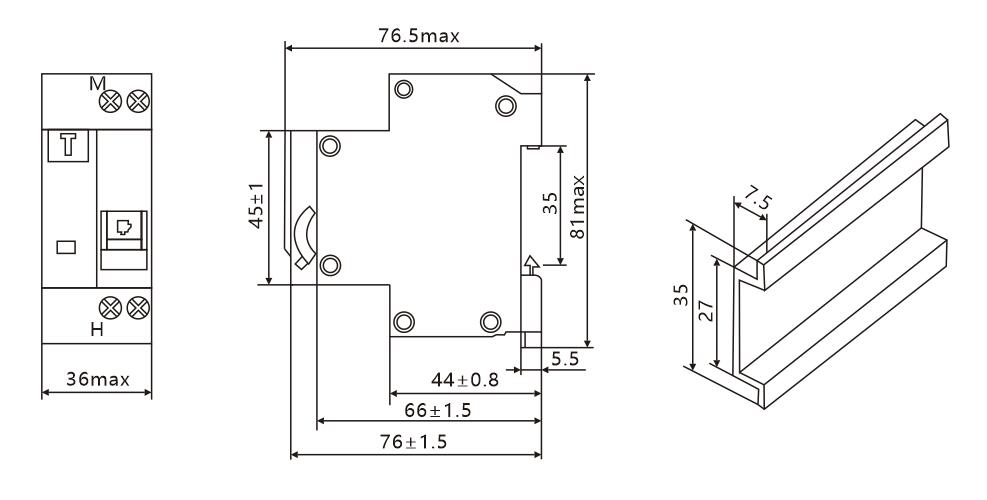

外形和安装尺寸
