RIVIC1B-32小型断路器
RIVIC1B-32小型断路器适用于交流50Hz和60Hz，额定电压230V及以下的单相住宅线路中,对电气线路的过载和短路进行保护。该产品分断能力高、体积小、宽度仅为18mm。零、火线同时切断，杜绝了火线，零线接反或零线对地电位造成的人身及火灾危险，是目前民用住宅领域中最理想的配电保护开关。该产品符合IEC60947-2和GBl4048.2标准。
用途及适用范围
RIVIC1B-32小型断路器适用于交流50Hz和60Hz，额定电压230V及以下的单相住宅线路中,对电气线路的过载和短路进行保护。该产品分断能力高、体积小、宽度仅为18mm。零、火线同时切断，杜绝了火线，零线接反或零线对地电位造成的人身及火灾危险，是目前民用住宅领域中最理想的配电保护开关。
该产品符合IEC60947-2和GBl4048.2标准。

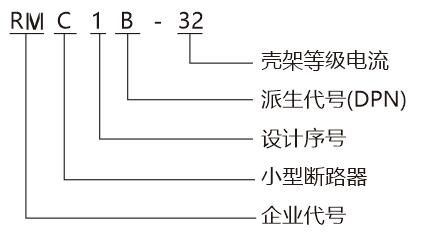

型号表示方法
主要技术参数
| 额定电流(A) | 极数 | 额定电压(V) | 壳架等级额定电流(A) | 额定短路分断能力(A) | 功率因素ф | 机械电气寿命(次) |
| 6,10,16 20,25,32 | 1P+N | 230 | 32 | 3000 | 0.65~0.70 | 4000 |
注：1、抗湿热类型:2类(温度55℃时，相对湿度为95％)。
2、接线采用带夹箍的接线端子，固定电缆截面10mm²及以下硬导线。
过电脱扣特性表
| 周围空气温度 | 试验电流 (A) | 额定电流 (A) | 规定时间 | 预期结果 | 起始状态 | 备 注 |
| 30±2℃ | 1.13In | 所有值 | t≥1h | 不脱扣 | 冷态 | |
| 1.45In | 所有值 | t＜1h | 脱扣 | 热态 | 电流在5S内稳定上升至规定值 | |
| 2.55In | 所有值 | 1＜t＜60s | 脱扣 | 冷态 | ||
| -5~40℃ | 5In | 所有值 | t≥0.1s | 不脱扣 | 冷态 | 闭合辅助开关接通电流电源 |
| 10In | 所有值 | t＜0.1s | 脱扣 | 冷态 | 闭合辅助开关接通电流电源 |

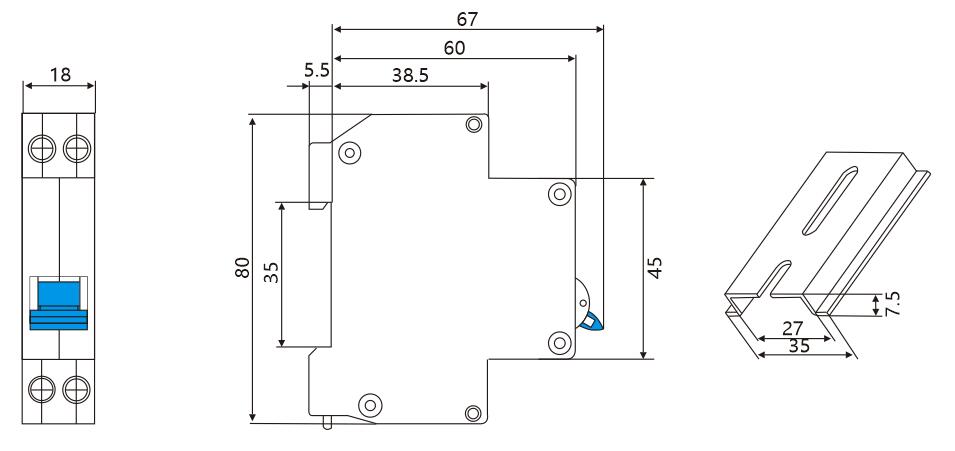

外形及安装尺寸
