RIVIC1-125小型断路器
RIVIC1-125高分断小型断路器系列用于保护线路的短路和过载，适用于照明配电系统和电动机的配电系统。外型美观小巧、重量轻，性能优良可靠，分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz/60Hz，单极230V，二、三、四极400V线路的过载，短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。该产品符合IEC60947-2和GB14048.2标准。
用途及适用范围
RIVIC1-125高分断小型断路器系列用于保护线路的短路和过载，适用于照明配电系统和电动机的配电系统。外型美观小巧、重量轻，性能优良可靠，分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz/60Hz，单极230V，二、三、四极400V线路的过载，短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。
该产品符合IEC60947-2和GB14048.2标准。

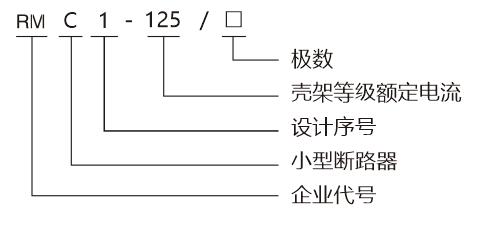

型号表示方法
主要技术参数
1、瞬时脱扣器类型：a.C型主要用于保护常规负载和配电线缆 b.D型主要用于保护起动电流大的冲击性负荷(如电 动机、变压器)。
2、断路器的额定电流为63A、80A、100A、125A
3、断路器的极数分为：单极、二极、三极和四极
4、本断路器为嵌入式安装(可在安装轨上安装)
5、断路器的额定工作电压及其相关的额定短路通断能力见表1
| 额定电流(A) | 极数 | 额定电压(V) | 额定短路分断能力 | |
| 试验线路预期电流(有效值)A | 功率因素 | |||
| 63,80,100,125 | 1,2,3,4 | 200/400 | 6000 | 0.45~0.50 |
过电流脱扣特性表
| 周围空气温度 | 极数 | 试验时间预期结果 | 额定电压(V) | |
| In≤63A | In＞63A | |||
| 30±2℃ | 1.05 | 1小时内不脱扣 | 2小时内不脱扣 | 冷态开始 |
| 1.30 | 1小时内脱扣 | 2小时内脱扣 | 热态开始 | |
| -5~40℃ | 8~12(C) | ＜0.2s脱扣 | 冷态开始 | |
| 10~14(C) | ＜0.2s脱扣 | |||
7、工频耐压：在耐湿热性能后，断路器应能承受2500V工频耐压试验1分钟而无闪络击穿现象。
8、机械电气寿命：断路器的机械电气寿命为10000次，其中电气寿命1500次。
9、接线：采用带夹箍的接线端子，固定电缆截面可达50mm2。

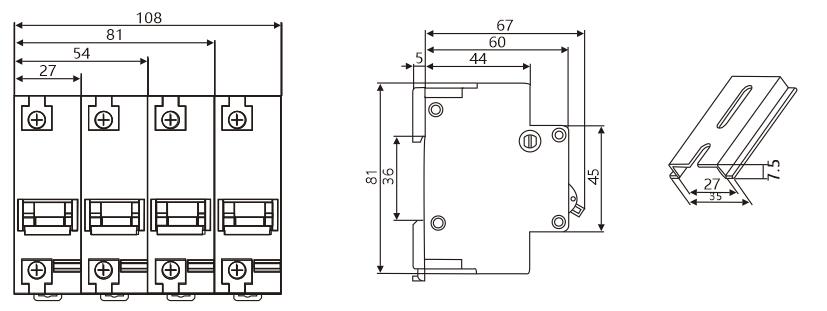

外形和安装尺寸
