RIVIC1-63小型断路器
RIVIC1-63系列高分断微型断路器适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。本产品符合GB10963.1标准。
用途及适用范围
RIVIC1-63系列高分断微型断路器适用于保护线路的短路和过载，适用于照明配电系统或电动机的配电系统，外型美观小巧、重量轻、性能优良可靠分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，额定电压至400V，额定电流至63A线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线路。
本产品符合GB10963.1标准。

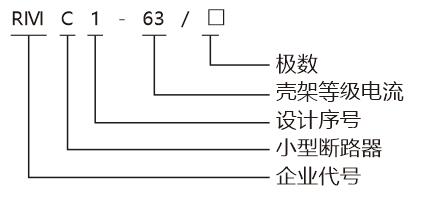

型号表示方法
主要技术参数
| 脱扣器类型 | 额定电流A | 极数 | 电压(V) | 分断能力Icn(A) | 基准温度 |
| C型 | 6、10、16、20、25、 32、40、50、63 | 1 | 230/400V | 4500 | +30±5 ℃ |
| 2、3、4 | 400V | ||||
| D型 | 6、10、16、20、25、 32、40、50、63 | 1 | 230/400V | 4500 | |
| 2、3、4 | 400V |
注：1、机械电气寿命：4000次。 2、接线采用带夹箍的接线端子，固定电缆截面可达25mm2。
过电流脱扣特性表
| 周围空气温度 | 试验电流(A) | 额定电压(V) | 规定时间 | 预期结果 | 超始状态 | 备注 |
| 30±2℃ | 1.13In | 所有值 | t≥1h | 不脱扣 | 冷态 | |
| 1.45In | 所有值 | t＜1h | 脱扣 | 电流在5S内稳定地上升至规定值 | ||
| 2.55In | In≤32A | 1s＜t＜60s | 脱扣 | |||
| 2.55In | In＞32A | 1s＜t＜120s | 脱扣 | |||
| -5~40℃ | 5In(C型) | 所有值 | t≥0.1s | 不脱扣 | 闭合辅助开关接通电源 | |
| 10In(C型) | 所有值 | t＜0.1s | 脱扣 | 闭合辅助开关接通电源 | ||
| 10In(D型) | 所有值 | t≥0.1s | 不脱扣 | 闭合辅助开关接通电源 | ||
| 16In(D型) | 所有值 | t＜0.1s | 脱扣 | 闭合辅助开关接通电源 |

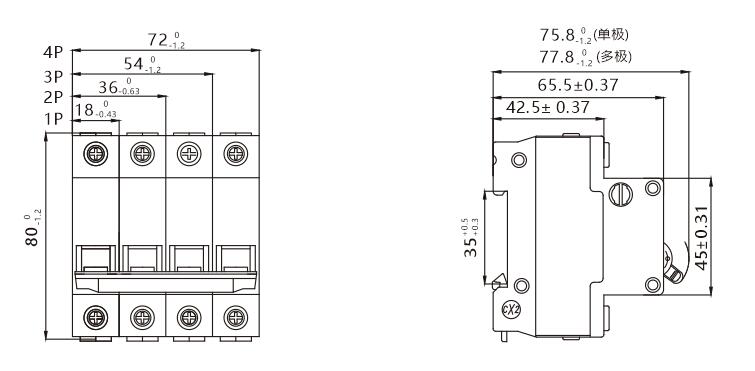

外形和安装尺寸
