RIVIM1-125塑壳式断路器
RIVIM1系列塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一，其额定绝缘电压为800V(RIVIM1-63为500V)，适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。断路器按照其额定极限短路分断能力(Icu)的高低，分为S型(标准型)、H型(高分断型)两类。该断路器具有体积小、分断能力高，飞弧距离短、抗振动等特点，是陆地及船舶使用的理想产品。本断路器可垂直安装(即竖装)，亦可水平安装(即横装)本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。本断路器具有隔离功能，符号标示为： 。本产品符合IEC60947-2、GB14048.2标准。
用途及使用范围
RIVIM1系列塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一，其额定绝缘电压为800V(RIVIM1-63为500V)，适用于交流50Hz，额定工作电压690V及以下，额定工作电流至1250A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。
断路器按照其额定极限短路分断能力(Icu)的高低，分为S型(标准型)、H型(高分断型)两类。该断路器具有体积小、分断能力高，飞弧距离短、抗振动等特点，是陆地及船舶使用的理想产品。
本断路器可垂直安装(即竖装)，亦可水平安装(即横装)
本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。
本断路器具有隔离功能，符号标示为： 。
本产品符合IEC60947-2、GB14048.2标准。
型号表示方法
● 按产品极数分为二极(100A、225A)、三极与四极。
四极产品中中性极(N极)的型式分四种：
A型：N极不安装过电流脱扣器，且N极始终接通，不与其它三极一起合分；
B型：N极不安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)；
C型：N极安装过电流脱扣器，且N极与其它三极一起合分(N极先合后分)；
D型：N极安装过电流脱扣器，且N极始终接通，不与其它三极一起合分。
● 按额定电流分：
RIVIM1-63为(6)、10、16、20、25、32、40、50、63A九级(6A规格无过载保护)；
RIVIM1-100为(10)、16、20、25、32、40、50、63、80、100A十级；
RIVIM1-225为100、125、140、160、180、200、225A七级；
RIVIM1-250为250一级；
RIVIM1-400为225、250、315、350、400A五级；
RIVIM1-630为400、500、630A三级；
RIVIM1-800为630、700、800A三级； [带( )为不推荐规格]
RIVIM1-1250为800、1000、1250A三级。
按接线方式分为板前接线、板后接线、插入式接线三种。
按过电流脱扣器型式分热动-电磁(复式)型、电磁(瞬时)型两种。
按断路器有无附件分带附件和不带附件两种。
1. 如订RIVIM1-100H三极，电动机保护用，额定电流为80A并带分励脱扣器、辅助触头，板前接线且要求两台带机械联锁机构。即写为订RIVIM1-100H/33402 In=80A，板前接线2台机械联锁，脱扣器线圈电压：AC230V。
2. 如订RIVIM1-225四极，配电用，额定电流为180A并带电动操机构及分励脱扣器，N极安装过电流脱扣器，且N极与其它三极一起合分形式，板后接线10台，即写为订RIVIM1-225P/4310 C型，In=180A板后接线10台，电操电压：AC230V，脱扣器线圈电压：AC230V。

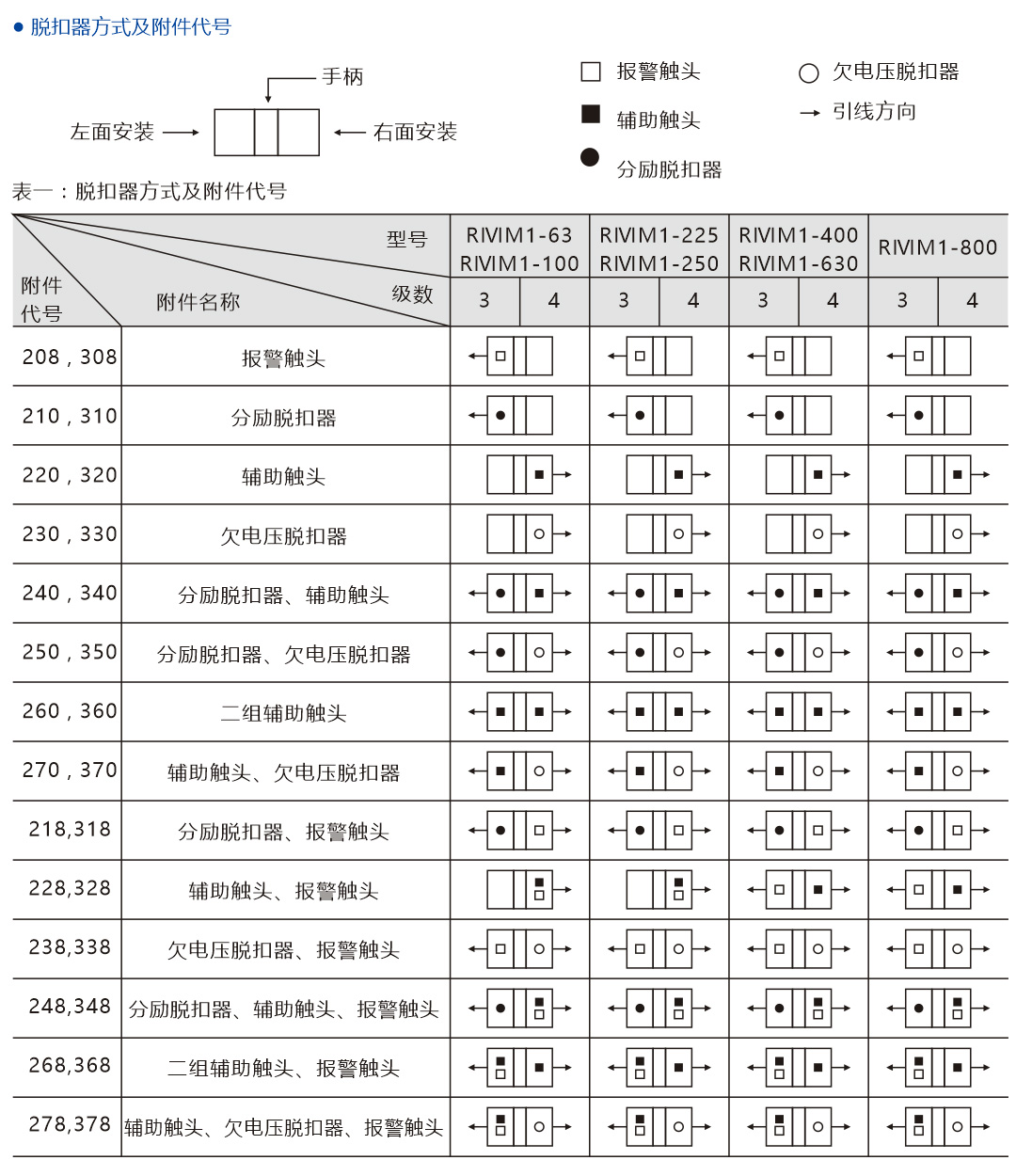

※ 注：1.200：表示仅有电磁脱扣器的断路器本体，300：表示带有热动一电磁脱扣器的断路器本体；000：不带脱扣器及表中附件的断路器本体。
2. 对RIVIM1-100、225、250二极产品有210、310、220、320、230、330，对RIVIM1-100、225、250四极断路器无218、318、248、348，N极为A型和D型时无240、340、260、360、268、368。3.对RIVIM1-400、630及RIVIM1-800，其中220、230、240、340、270、370 规格中辅助触头可供二对触头(既二常开、二常闭)。
正常工作条件
海拔高度2000m及以下；
周围介质温度不高于+40℃(对船用产品为+45℃)
和不低于-5℃；
污染等级3；
能耐受潮湿空气的影响；
能耐受盐雾、油雾的影响；
能耐受霉菌的影响；
最大倾斜度为±22.5°；
在受到船舶正常振动时能可靠工作；
在受到地震情况下(4g)能可靠工作；
在无爆炸危险的介质中，且介质无足以腐蚀金属
和破坏绝缘的气体与导电尘埃的地方；
在没有雨雪侵袭的地方。
主要技术数据与性能
● 断路器热电磁式脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表三(配电用)及表四(保护电动机用)
表三：断路器动作特性(配电保护用)
| 脱扣器 额定电流 (A) | 热磁式脱扣器环境温度 (陆用+40℃/船用+45℃) | 电磁脱扣器 动作电流 (A) | |
| 1.05In(冷态) 不动作时间(h) | 1.30In(热态) 动作时间(h) | ||
| In≤63 | ≥1 | ＜1 | 10In±20% |
| In＞63 | ≥2 | ＜2 | |
| 630＜In≤1250 | ≥2 | ＜2 | 5In±20% 10In±20% |
● 断路器主要技术参数
| 型号 | 壳架等 级额定 电流(A) | 额定电流(A) | 额定绝缘 电压(V) | 额定极限短路分断 能力Icu(kA) | 额定极限运行分断 能力Icu(kA) | 飞弧距离 (mm) | ||
| 400V | 690V | 400V | 690V | |||||
| RIVIM1-63S | 63 | (6)、10、16、 20、25、32、 40、50、63 | 500V | 35 | / | 22 | / | ≤50 |
| RIVIM1-63H | 50 | / | 35 | / | ||||
| RIVIM1-100S | 100 | 10、16、20、 25、32、40、 50、63、80、100 | 800V | 35 | 8 | 22 | 4 | |
| RIVIM1-100H | 50 | 10 | 35 | 5 | ||||
| RIVIM1-225S | 225 | 100、125、140、 160、180、200、 225 | 800V | 35 | 8 | 22 | 4 | |
| RIVIM1-
225H | 50 | 10 | 35 | 5 | ||||
| RIVIM1-
250S | 250 | 250 | 800V | 35 | 8 | 22 | 4 | |
| RIVIM1-250H | 50 | 10 | 35 | 5 | ||||
| RIVIM1-400S | 400 | 225、250、315、 350、400 | 800V | 50 | 10 | 35 | 5 | ≤100 |
| RIVIM1-400H | 65 | 10 | 35 | 5 | ||||
| RIVIM1-630S | 630 | 400、500、630 | 800V | 50 | 10 | 35 | 5 | |
| RIVIM1-630H | 65 | 10 | 35 | 5 | ||||
| RIVIM1-800H | 800 | 630、700、800 | 800V | 65 | 10 | 35 | 5 | |
| RIVIM1-1250H | 1250 | 800、1000、1250 | 800V | 80 | 25 | 42.5 | 12.5 | |
注：RIVIM1-63型中6A无过载保护。
● 连接导线的截面积与相适应的额定电流(见表六)
| 额定电流值 (A) | 10 | 16,20 | 25 | 32 | 40,50 | 63 | 80 | 100 | 125 | 160 | 180,200,225 | 250 | 315 | 400 |
| 导线截面积 (mm²) | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 185 | 240 |
| 额定电流值(A) | 电缆 | 铜排 | ||
| 截面积(mm²) | 数量 | 尺寸(mmxmm) | 数量 | |
| 500 | 150 | 2 | 30x5 | 2 |
| 630 | 185 | 2 | 40x5 | 2 |
| 700,800 | 200 | 2 | 40x5 | 2 |
● 功率耗损(见表七)
| 型号 | 三极总功率损耗(VA) | ||
| 通电电流(A) | 板前、板后接线 | 插入式接线 | |
| RIVIM1-63(S、H) 直热式(10~25A) | 25 | 25 | 32 |
| RIVIM1-100(S、H) 直热式(10~25A) | 25 | 40 | 45 |
| RIVIM1-63(S、H) 间热式(32~63A) | 63 | 20 | 24 |
| RIVIM1-100(S、H) 间热式(32~63A) | 100 | 35 | 40 |
| RIVIM1-225(S、H) | 225 | 62 | 70 |
| RIVIM1-250(S、H) | 250 | 75 | 90 |
| RIVIM1-400(S、H) | 400 | 115 | 125 |
| RIVIM1-630(S、H) | 630 | 187 | 200 |
| RIVIM1-800(S、H) | 800 | 262 | - |
● 环境温度变化的降容系数(见表八)
| 温度 | +40℃ (船用+45℃) | +45℃ (船用+50℃) | +50℃ (船用+55℃) | +55℃ (船用+55℃) | +60℃ (船用+55℃) |
| 系数 | 降容系数 | 降容系数 | 降容系数 | 降容系数 | 降容系数 |
| RIVIM1-63(S、H) | 1In | 0.94In | 0.88In | 0.80In | 0.72In |
| RIVIM1-100(S、H) | 1In | 0.94In | 0.89In | 0.84In | 0.76In |
| RIVIM1-225(S、H) | 1In | 0.94In | 0.93In | 0.90In | 0.86In |
| RIVIM1-250(S、H) | 1In | 0.94In | 0.91In | 0.87In | 0.82In |
| RIVIM1-400(S、H) | 1In | 0.94In | 0.87In | 0.81In | 0.73In |
| RIVIM1-630(S、H) | 1In | 0.94In | 0.88In | 0.83In | 0.76In |
| RIVIM1-800(S、H) | 1In | 0.94In | 0.83In | 0.79In | 0.76In |

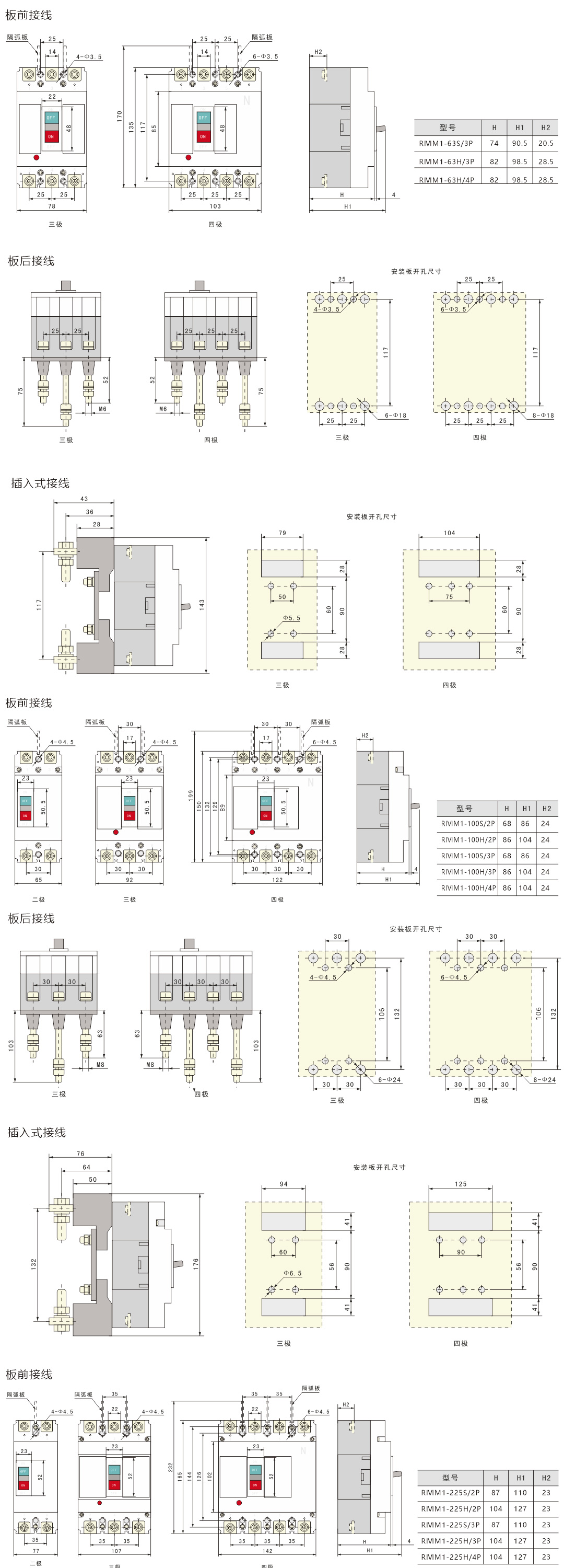

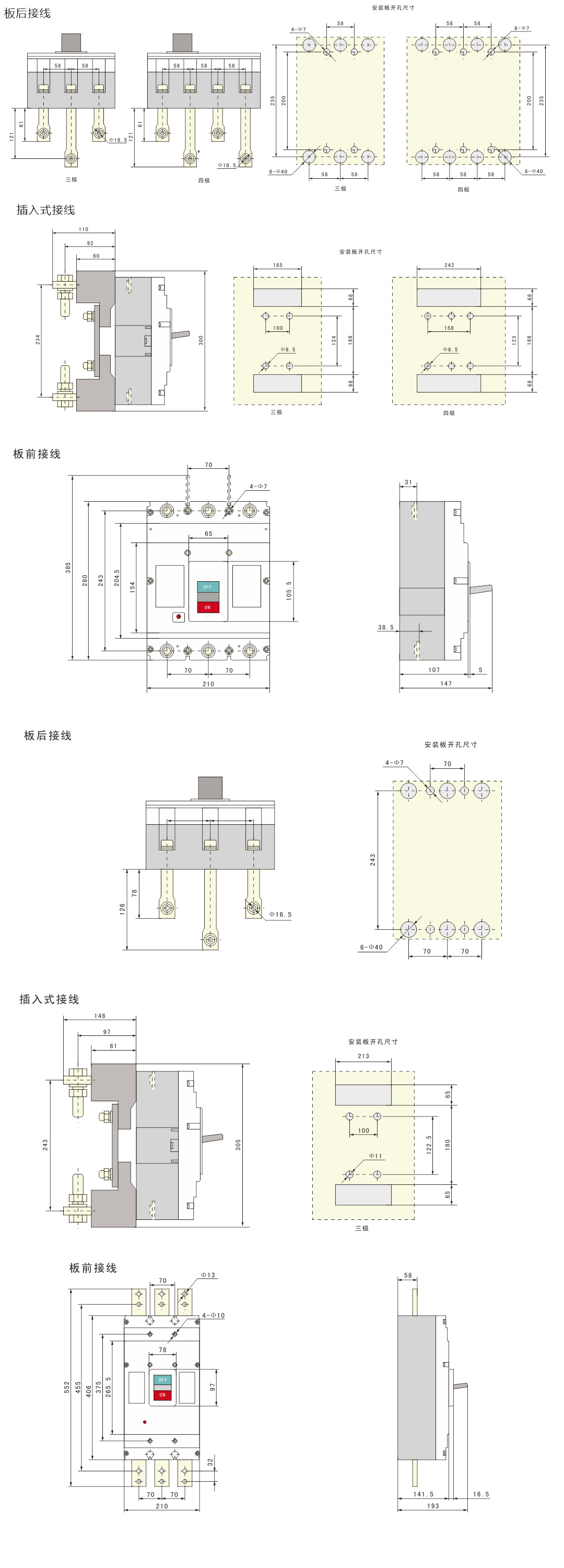

外形和安装尺寸

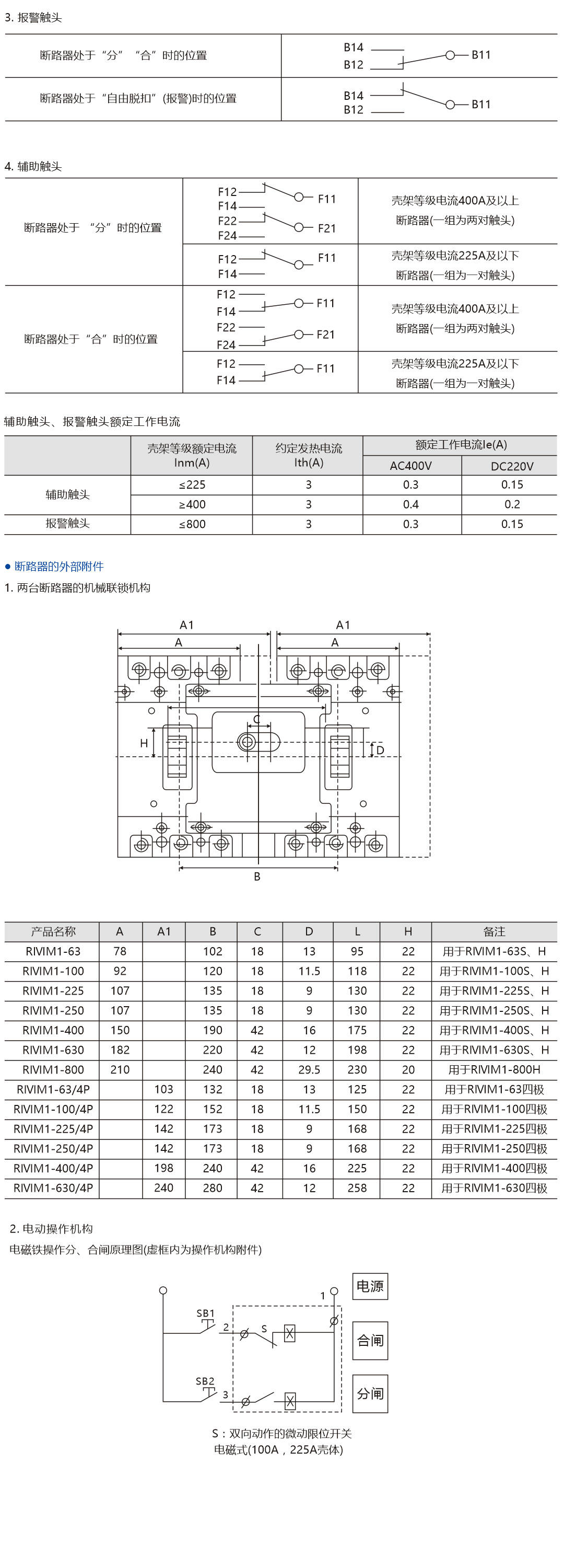

断路器附件
● 断路器的内部附件
根据用户需要断路器附件可直接引出接线或加装引出接线端子排，本公司基本配置为引出接线端子排。
1. 欠电压脱扣器按工作电压分两种：
A型：AC230V 50Hz；
B型：AC400V 50Hz。
欠电压脱扣器功率
| 配用断路器 | 欠电压脱扣器功率(VA) | |
| AC230V | AC400V | |
| RIVIM1-63 | 3.5 | 3.3 |
| RIVIM1-100 | 2.6 | 3.3 |
| RIVIM1-225 | 3.8 | 3.3 |
| RIVIM1-400 | 3.7 | 2.7 |
| RIVIM1-630 | 2.3 | 2.7 |
| RIVIM1-800 | 2.5 | 2.8 |
在额定工作电压的35%~70%时，欠电压脱扣器应可靠使断路器脱扣。
在额定工作电压的85%~110%时，欠电压脱扣器应保证断路器能合闸：在额定工作电压低于35%时，欠电压脱扣
器应防止断路器合闸。
敬告：欠电压脱扣器必须先通电，断路器才能再扣及合闸。否则将损坏断路器!
2. 分励脱扣器

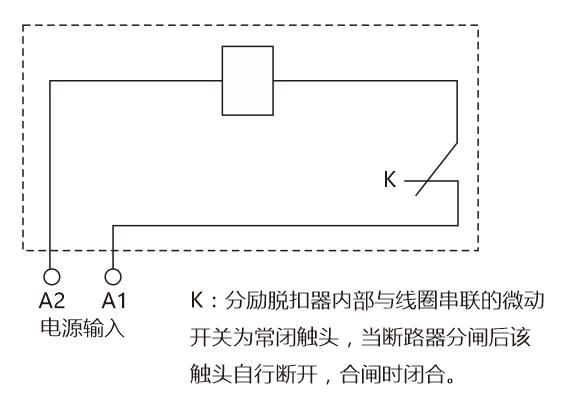

接线图(虚框内为开关内部附件)
电压规格：AC50Hz，230V或400V，DC220V或24V(注：DC24V为不推荐规格)。
在额定控制电源电压的70~110%之间时，分励脱扣器应可靠使断路器脱扣。
注：DC24V分励脱扣器工作瞬间电流达到5A以上，当线路中此型号分励脱扣器较多时，势必造成线路压降
过大或24V电源设备过载。导致分励脱扣器上端电压低于标准工作电压要求，不能可靠断开断路器。

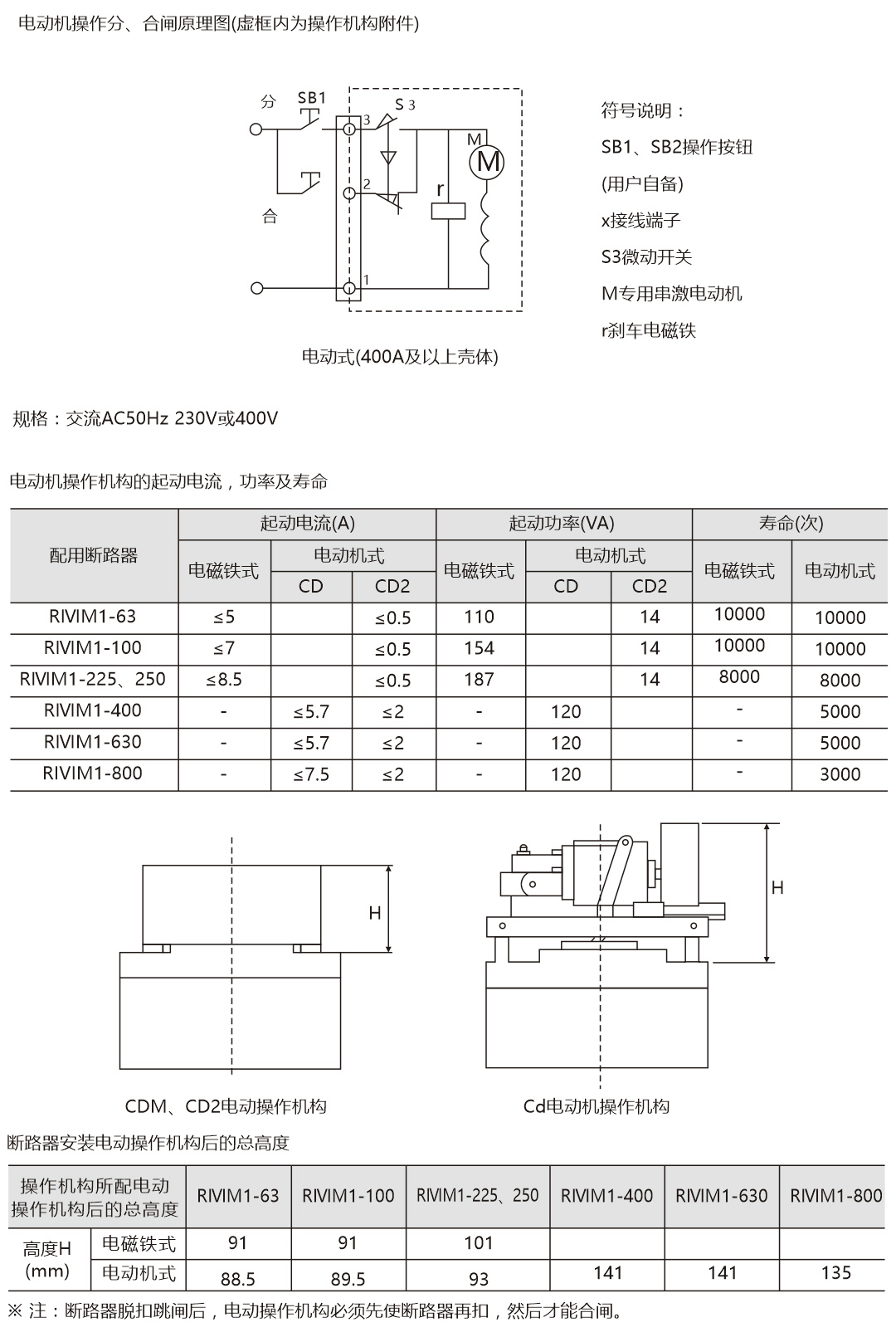

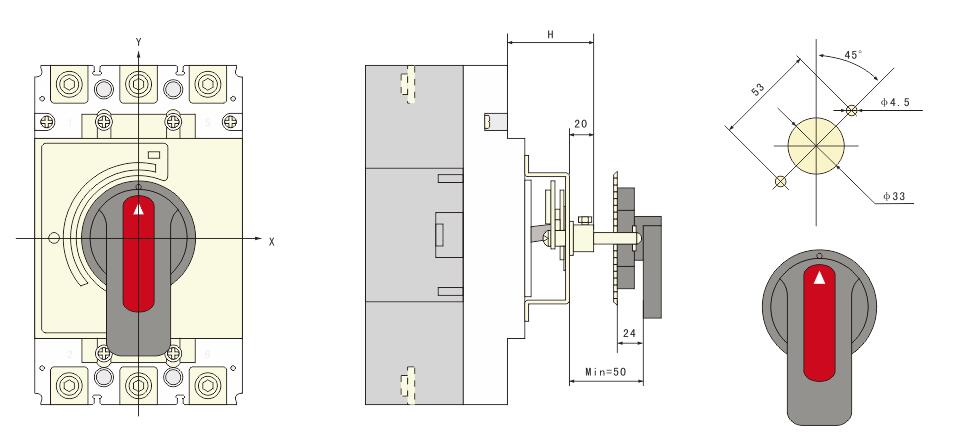

3. 转动手柄操作机构
特点：该操作机构采用独特的设计和传动结构，通过旋转手柄实现塑壳断路器的分断、闭合和再扣。操作灵活、平稳、操作力小、安装方便、不必调整，机构的整体性能和质量均优于其它同类产品，同时，该机构配套提供旋转式手柄。为满足不同用户使用要求，本公司可提供CS1系列、CS2系列及CZ系列操作机构供用户选用(三极产品及四极产品通用)
用途：本机构专用于RIVIM1系列塑壳断路器，通过旋转手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于闭合时柜体门板不能开启(即与门联锁)。
● 使用与维护
断路器各种特性及附件本公司已整定，用户在使用中不可随意调节。断路器手柄可以处在三个位置，分别表示闭合 、断开、脱扣三种状态，当手柄处于脱扣位置时，应向后扳动手柄，使断路器再扣然后合闸。
