RIVIW2-1600智能型低压万能式断路器
RIVIW2-1600智能型低压万能式断路器(以下简称断路器)，适用于交流50Hz，额定工作电压至690V，额定电流200A~1600A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地(漏电)等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，便于与现场总线连接，可实现“四遥”功能，以满足控制中心和自动化系统的要求。配置相应的漏电互感器及智能控制器即可实现漏电保护。断路器具有隔离功能。额定工作电流630A及以下的断路器，亦可用于交流50(60)Hz、400V配电网络中作为电动机的过载、短路、缺相、欠电压和接地等故障保护。在正常条件下，断路器亦可作为线路的不频繁转换及电动机的不频繁起动之用。断路器符合GB1.4048.1-2006《低压开关设备和控制设备第1部分：总则》；及GB14048.2-2008《低压开关设备和控制设备第2部分：断路器》；GBl4048.4-2003《低压开关设备及控制设备机电式接触器和电动机起动器》等标准。
用途及适用范围
RIVIW2-1600智能型低压万能式断路器(以下简称断路器)，适用于交流50Hz，额定工作电压至690V，额定电流200A~1600A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地(漏电)等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，便于与现场总线连接，可实现“四遥”功能，以满足控制中心和自动化系统的要求。配置相应的漏电互感器及智能控制器即可实现漏电保护。断路器具有隔离功能。额定工作电流630A及以下的断路器，亦可用于交流50(60)Hz、400V配电网络中作为电动机的过载、短路、缺相、欠电压和接地等故障保护。在正常条件下，断路器亦可作为线路的不频繁转换及电动机的不频繁起动之用。
断路器符合GB1.4048.1-2006《低压开关设备和控制设备第1部分：总则》；及GB14048.2-2008《低压开关设备和控制设备第2部分：断路器》；GBl4048.4-2003《低压开关设备及控制设备机电式接触器和电动机起动器》等标准。
型号表示方法
● 分类
按使用类别分：
主电路：A类(非选择型)、B类(选择型)及AC-3(直接操作电动机)
辅助电路：AC-15、DC-13
安装方式：固定式、抽屉式
传动方式：电动机传动手动
极数：三极四极
脱扣器种类：智能型控制器分励脱扣器、欠电压瞬时(或延时)脱扣器
智能型控制器分类：
L型：经济型(基本功能)；
M型：基本型(基本功能+智能功能)；
H型：高级型(基本功能+智能功能+通讯接口)。
正常工作条件和安装条件
周围空气温度上限值不超过+40℃；值不低于-5℃；且24h平均值不超过+35℃；
注：对于使用在周围空气高于+40℃或低于-5℃的工作条件，用户应与制造厂协商。
安装地点海报不超过过2000m。
最高温度为+40℃时，空气的相对湿度不超过50％，在较低温度下可以有较高的相对湿度，例如D20~C时达90％，对由于温度变化偶尔产生的凝露应采取特殊的措施。
污染等级3级。
断路器安装在柜体内，且加装门框，防护等级达IP40。
断路器的主电路及欠电压脱扣器线圈，电源变压器初级线圈安装类别IV，其余辅助电路、控制电路安装类别为Ⅲ。
使用类别B类。
断路器的运输和储存条件：-25℃至+55℃。应安装在无爆炸危险和导电尘埃、无足以腐蚀金属和破坏绝缘的地方，且断路器的垂直倾斜度不超过5°。
技术数据与性能
| 壳架等级额定电流Inm A | 额定电流In A |
| 1600 | 200、400、630、800、1000、1250、1600 |
3、断路器的额定短路接通能力应不小于2.1Icu。
4、断路器的额定短路分断能力及短时耐受电流见表2。
5、智能控制器保护特性
● 智能控制器的整定值及误差见表3。
| 壳架等级额定电流Inm A | 1600 | 进线方式 | 飞弧距离 | |
| 额定极限短路分断能力 Icu(kA) | 400V | 55 | 上进线 或 下进线 | 零飞弧 |
| 690V | 30 | |||
| 额定运行短路分断能力 Ics(kA) | 400V | 42 | ||
| 690V | 25 | |||
| 额定短时耐受电流 Icw(kA)1s | 400V | 42 | ||
| 690V | 25 | |||
| 过电流脱扣器特性 | 整定值 | 出厂整定值 | |
| M/H | M/H | ||
| 长延时 IR | （0.4~1）In+OFF | （0.4~1）In+OFF | 60s |
| 短延时 Isd | （1.5~15）In+OFF | （1.5~15）In+OFF | 8In、0.4s |
| 瞬时 It | 1In~50kA+OFF | 1In~50kA+OFF | 12In |
| 接地故障 Ig | （0.2~1）In+OFF | （0.2~1）In+OFF | 0.4In、0.4s |
b.除非客户另有规定，产品出厂时按出厂整定值设定，客户需整定时请参照智能控制器使用说明书。
● 智能控制器长延时过电流保护反时限动作特性
智能控制器长延时过电流保护反时限动作特性为I²TR=(1.5IR)²tR(式中tR：长延时1.5IR时整定时间，IR：长延时整定电流，TR长延时动作时间)，动作时间见表4，可返回系数不小于0.9，返回电流为0.9IR。
| 电流整定值 | 动作时间 | 准确度 | |||||||||
| M/H | M/H | ||||||||||
| 1.05IR | >2h不动作 | ±15% | |||||||||
| 1.3IR | ≤1h动作 | ||||||||||
| 1.5IR | 30s | 60s | 120s | 240s | 15s | 30s | 60s | 120s | 240s | 480s | |
| 2.0IR | 16.9s | 33.7s | 67.5s | 135s | 8.4s | 16.9s | 33.7s | 67.5s | 135s | 270s | |
| 7.2IR | 1.3s | 2.6s | 5.2s | 10.4s | 0.65s | 1.3s | 2.6s | 5.2s | 10.4s | 21s | |
| 脱扣级别 | - | 10A | 10 | 20 | - | - | 10A | 10 | 20 | 30 | |
● 智能控制器短路短延时动作特性
短路短延时过电流保护一般为定时限。如要求低倍数为反时限时，其特性按：I²Ts=(8IR)²tsd(或中Ts为短延时整定时间，tsd为短延时动作时间，当过载电流>8IR时，自动转换为定时限特性，其动作特性见表5。
● 智能控制器短路瞬时动作特性
短路瞬时的动作时间(合断路器固有分断时间)应小于30ms。其动作特性为：≤0.85Ii日寸不动作，>1.151i时动作。
| 保护方式 | 动作时间 | 准确度 | |||
| M/H | M/H | ||||
| 定时限 | 脱扣时间整定值tsd | 200ms | 400ms | 0.1s~1s(0.1极差) | ±10% |
| 最大分断时间 | 230ms | 460ms | |||
| 不脱扣持续时间 | 140ms | 330ms | |||
| 反时限特性 | 无 | 曲线同过载长延时，但曲线速度快10倍 | |||
| 动作特性 | ≤0.9Isd 不动作 | ||||
| ＞1.1Isd 延时动作 | |||||
● 接地故障保护动作特性为定时限，其延时特性复合表6。
| 保护方式 | 动作时间 | 准确度 | |||||
| M/H | M/H | ||||||
| 定时限 | 脱扣时间整定值tsd | 200ms | 400ms | 600ms | 800ms | 0.1s~1s+OFF (0.1s极差，OFF位置 只报警，不跳闸) | ±10% |
| 最大分断时间 | 230ms | 460ms | 650ms | 850ms | |||
| 不脱扣持续时间 | 140ms | 330ms | 560ms | 760ms | |||
| 动作特性 | ≥0.8lg 不动作 | ||||||
| ＜1.0lg 延时动作 | |||||||
剩余漏电流保护是通过外接外部漏电互感器来实现剩余漏电流讯号检测，动作特性为延时型。其延时特性符合表7(表中不包括控制器固有动作时间20ms)。
额定剩余动作电流I△n：3A、10A、20A、30A。
额定剩余不动作电流(I△no)的最小值为0.51An。
| 极限不驱动时间(2I△n时) | 0.06s | 0.1s | 0.2s | 0.3s | 0.4s | 0.5s | 1s |
| 剩余电流 | 最大断开时间(s) | ||||||
| I△n | 0.36 | 0.5s | 1.00 | 1.50 | 2.00 | 2.50 | 5.00 |
| 2I△n | 0.18 | 0.25 | 0.5 | 0.75 | 1.00 | 1.25 | 2.50 |
| 5I△n、5I△n | 0.07 | 0.10 | 0.20 | 0.30 | 0.40 | 0.50 | 1.00 |

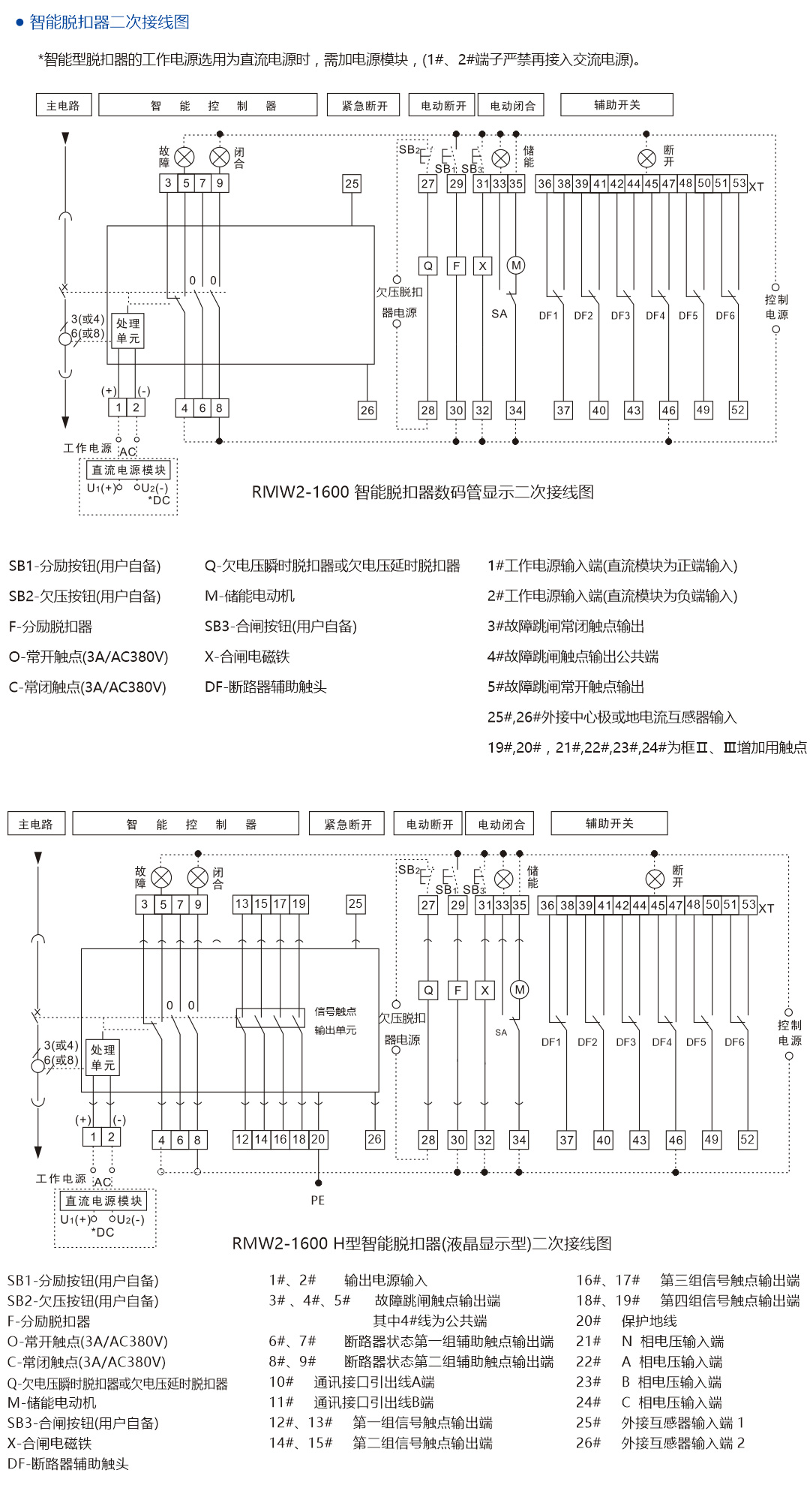

断路器控制回路接线图
断路器门框开孔与安装尺寸

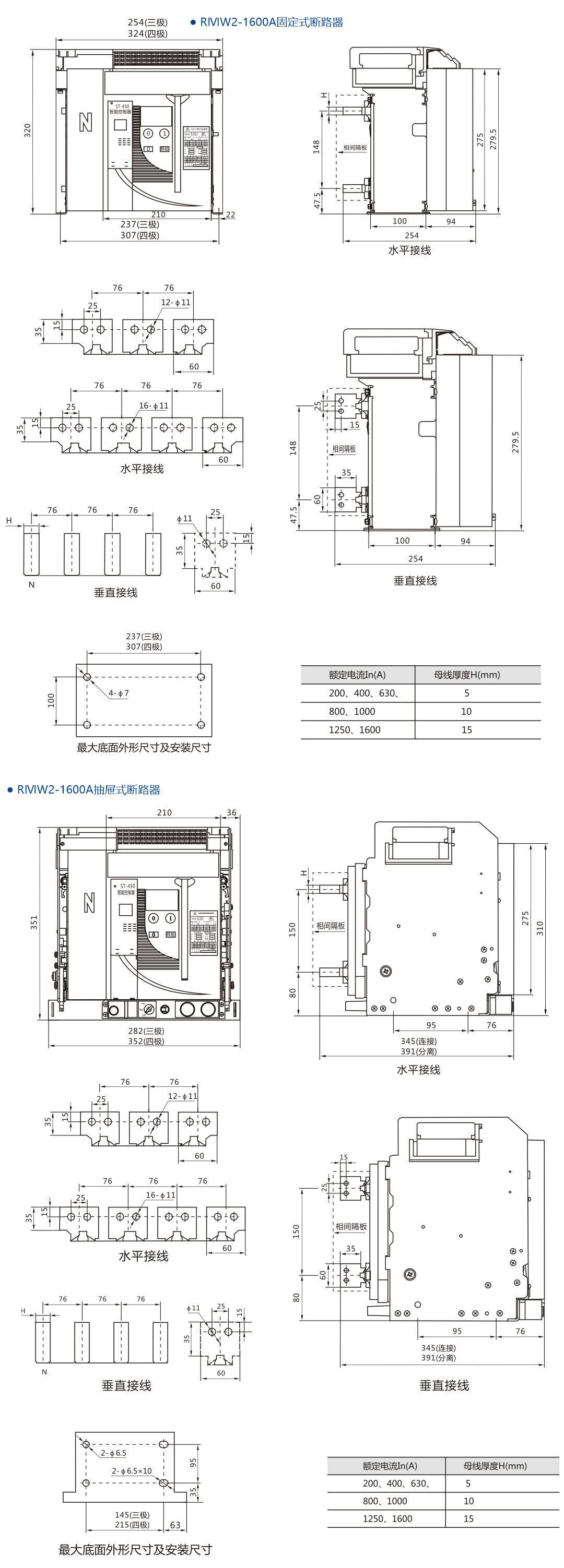

外形及安装尺寸

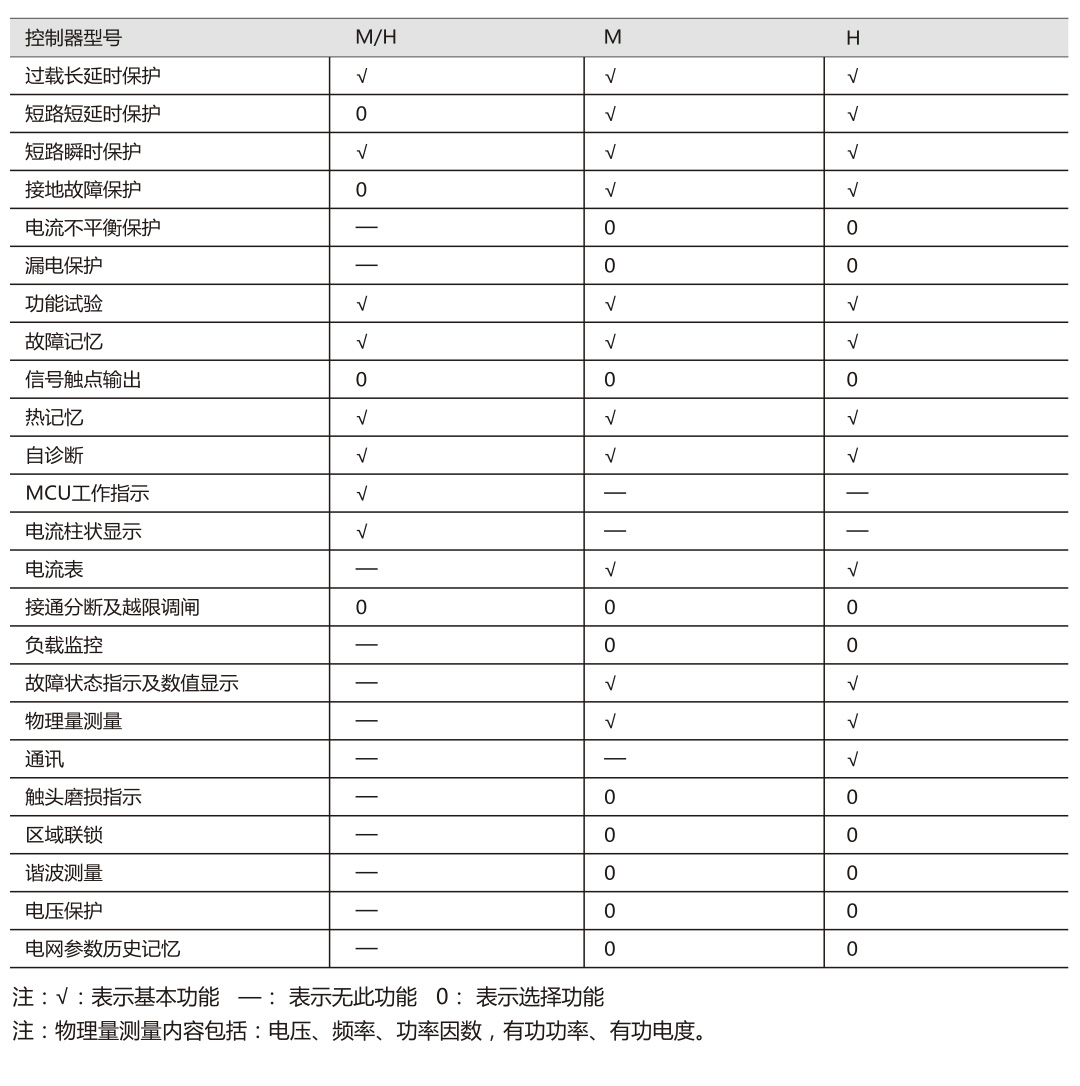

智能控制器功能一览表

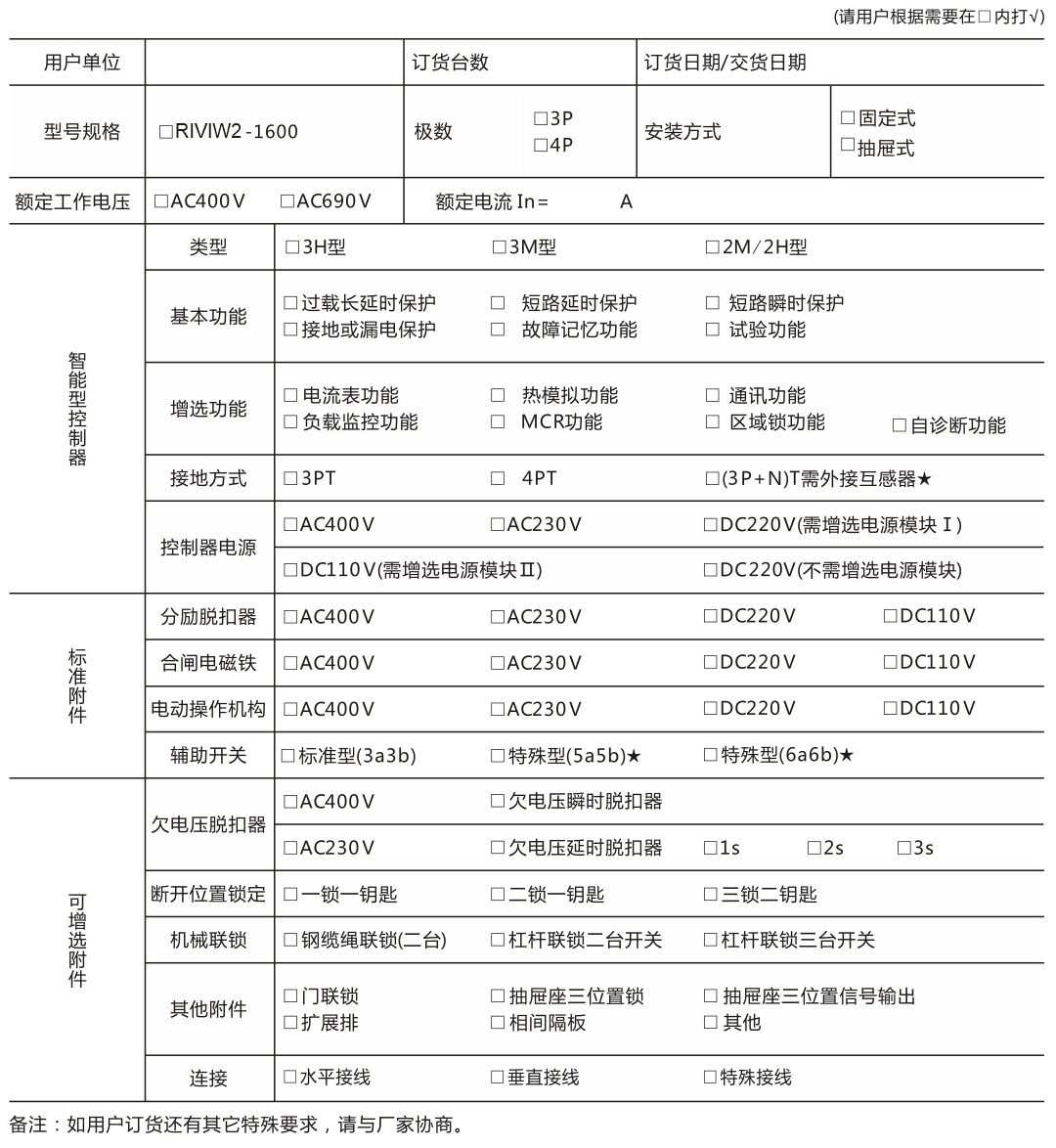

订货规范
