RIVIW1-1000万能式断路器

RIVIW1-1000系列万能式断路器(以下简称断路器)适用于交流50Hz，额定工作电压AC400V、AC690V，额定工作电流至1000A及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害；该断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。
该断路器能广泛适用于电站、工厂、矿山和现代高层建筑，特别是智能楼宇中的配电系统。
符合标准：GB14048.2、IEC60947-2。

1、环境温度：周围空气温度为-5℃~+40℃；24h的平均值不超过+35℃(特殊申明除外)。
2、海拔高度：安装地点海拔不超过2000m。
3、极限大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最 湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃并考虑到因温度变化发生在产品表面上的 凝露。
4、污染等级：3级。
注：断路器应按照制造厂提供的使用说明书的安装要求进行安装，断路器垂直倾斜度不超过5°。

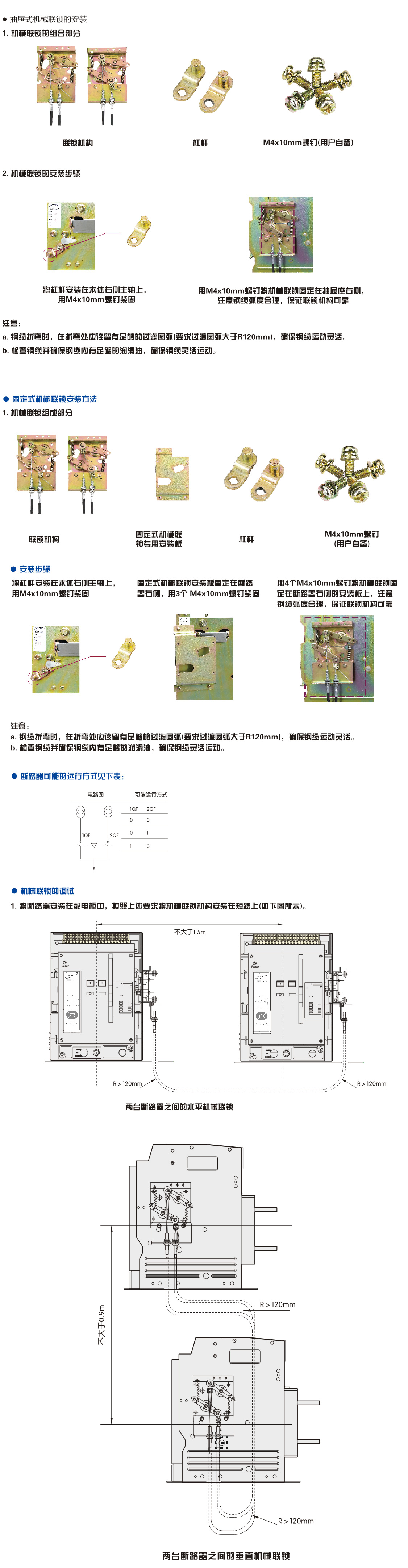

1、将断路器从包装箱固定底板卸下，如为抽屉式断路器，首先抽出断路器抽屉座下部的手柄，可靠插入抽屉座下部横梁塑料罩壳中部的孔中，逆时针转动手柄，断路器本体会慢慢朝抽屉座外滑动，当下部指示导杆指到分离位置，并且手柄已不能旋动时，抽出手柄，压下抽屉座两侧锁扣，然后两只手分别抓住本体上把手，用力抽出断路器本体，到抽不动为止，再次压下锁扣并将本体移出抽屉座，然后卸下抽屉座底板，并清理干净抽屉座内异物。2、以500V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃的相对湿度50%~70%时应不小于20MΩ，否则应烘干。
3、将断路器(固定式)或抽屉座(抽屉式)放在安装支架上，并紧固。固定式产品将主回路母线直接连接到固定式断路器线上，抽屉式产品将断路器本体放入抽屉座导轨上，将手柄插入进出装置孔中，顺时针转动手柄，使抽屉座下部位置指示指在连接位置时，表明断路器本体连接到位，再将主回路母线连接到抽屉座母线上。
4、按断路器二次回路接线图接线。
注：抽屉座内不得有螺母、垫片或其它异物，以免卡住抽屉座。安装前请核对产品铭牌参数是否满足订货要求。
5、断路器在不同环境温度下持续承载电流的能力



6、断路器进出线的功率损耗7、用户安装母排推荐
