DW15万能式断路器
DW15系列万能式断路器(以下简称断路器)，适用于交流50Hz，额定电流200A至4000A，额定工作电压380V至1140V的配电网络中，该断路器主要在配电网络中用来分配电能保护线路及电源设备的过载、欠电压和短路保护之用。在正常条件下，断路器可作为线路的不频繁转换及电动机不频繁起动之用。本产品符合GB14048.2标准。
用途及适用范围
RIVIW1系列智能型万能式断路器 (以下简称断路器)，适用于交流 50Hz，额定电压至660V(690V)及以下， 额定电流630A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接 地等故障的危害。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同 时带有开放式通讯接口，可进行“四遥”, 以满足控制中心和自动化系统的要求。断路器在海拔2000米时脉冲 耐压 8000V (不同海拔按标准修正，最高不超过12000V)。该断路器不带智能控制器及传感器可作隔离器用。

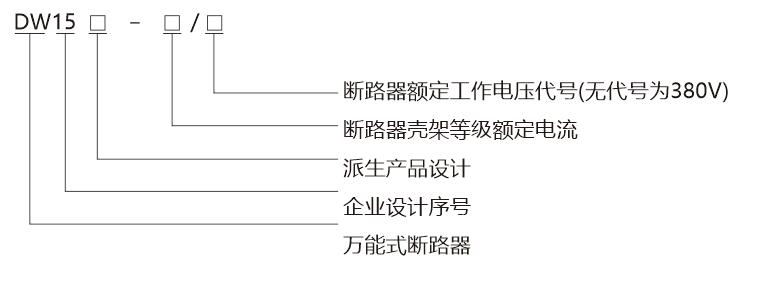

型号表示方法
分类
● 按使用类别分
A类(非选择型，具有过电流二段保护特性)。
● 按传动装置分
a. 正面手柄直接传动；
b. 电动机传动。
注：除非用户特殊要求，正常供货具备a、b两种功能。
● 按脱扣器种类分
a. 具有过电流脱扣器和分励脱扣器；
b. 具有过电流脱扣器、欠电压瞬时脱扣器；
c. 具有过电流脱扣器、分励脱扣器和欠电压瞬时脱扣器。
● 按过电流保护种类分
a. 过载及短路均瞬时动作(电磁式)；
b. 过载长延时及短路瞬时动作(热-电磁式)；
注：用户不需要过电流脱扣器时，可协商供货。
● 按欠电压保护种类分
a. 瞬时动作；
b. 延时动作。
● 按是否有预储能分
a. 无预储能(储能及闭合操作一次完成)；
b. 有预储能(储能及闭合操作二次完成)。
● 按进出线方式分
a. 板前进出线(垂直进出线)；
b. 板后进出线(水平进出线)；
c. 板前进线、板后出线(垂直进线、水平出线)；
d. 板前出线、板后进线(垂直出线、水平进线)。
正常工作条件
1、周围空气温度为-5℃～+40℃且24h内的平均值不超过+35℃。
2、安装地点的海拔不超过2000m。
3、大气相对湿度在周围空气温度为+40℃时不超过50％；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90％，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
4、污染等级为3级。
5、断路器主电路安装类别lV。辅助电路安装类别除欠电压脱扣器线圈，安装类别跟断路器主电路相同外，其余均为安装类别III。
主要参数及技术性能
1、本系列产品的额定绝缘电压等于相应的额定工作电压值。
2、断路器的主要参数
| 壳架等级额定电流lnm(A) | 630 | 1600 | 2500 | 4000 | ||||
| 约定发热电流lth(A) | 200 | 400 | 630 | 1000 | 1600 | 2500 | 4000 | |
| 极数 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 断路器额定ln(A) | 热-电磁式 | 200 | 315、400 | 315、400、630 | 630、800、10000 | 1250、1600 | 1600、2000、2500 | 2500、3000、4000 |
| 额定极限短路分断能力lcu(KA) | AC380V | 30 | 30 | 30 | 40 | 40 | 60 | 80 |
| 额定运行短路分断能力lcu(KA) | AC380V | 30 | 30 | 30 | 30 | 30 | 40 | 50 |
| 断路器机械寿命(次) | 10000 | 10000 | 10000 | 5000 | 5000 | 5000 | 4000 | |
| 电寿命1ln,1Ue(次) | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 | |
| AC380V保护电动机寿命AC-3(次) | 2000 | 2000 | 2000 | |||||
| 操作频率(次/h) | 60 | 60 | 60 | 20 | 20 | 20 | 10 | |
| 飞弧距离(mm) | 280 | 280 | 280 | 350 | 350 | 350 | 400 | |
| 操作力臂(mm) | 90 | 90 | 90 | 250 | 250 | 250 | 250 | |
| 操作力(N) | 200 | 200 | 200 | 350 | 350 | 350 | 350 | |
注：
a.额定断路分断能力，Inm≤630为上进线，Inm＞630为上、下进线相同。
b.断路器的基本参数DW15C-200、400、630与DW15-200、400、630相同。
3、断路器的脱扣器，释能电磁铁线圈及控制箱的额定电压
| 类型 | 额定电压 | |||
| 交流50Hz | 直流 | |||
| 脱扣器 | 分励脱扣器 | Us | 127、220、380 | 110、220 |
| 欠电压脱扣器 | Us | 127、220、380 | -- | |
| 闭合装置 | 操作机构释能电磁铁 | Us | 220、380 | 110、220 |
| 操作电磁铁控制箱 | Us | 127、220、380 | ||
| 电动机 | Us | 220、380 | ||
注：
a.127规格的矿用。
b.如需要Us为660V规格的操作电磁铁控制箱，由用户与制造厂协议供货。
结构特征
1、DW15-200、400、630万能式断路器

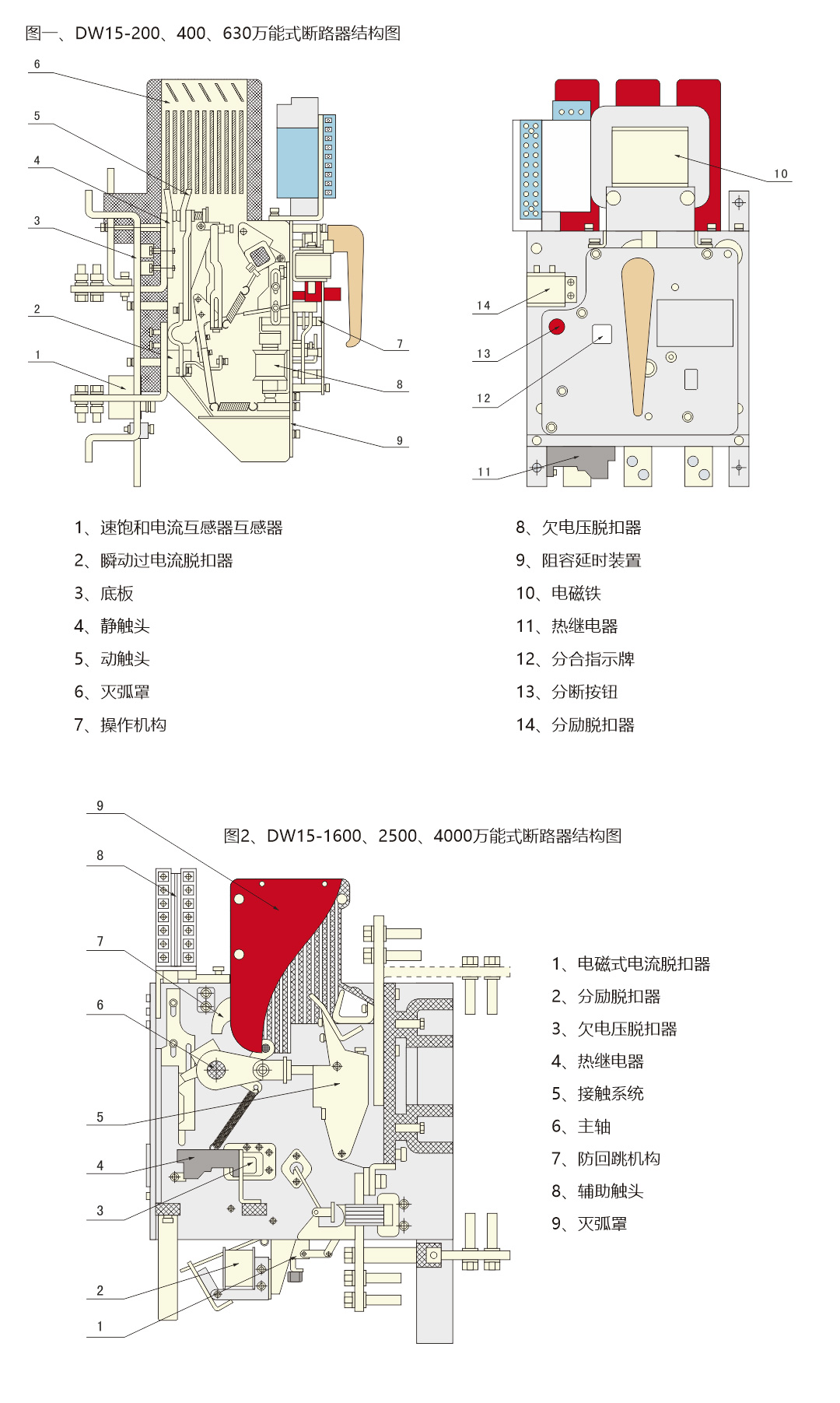

该断路器为立体面布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器套在下母线上。欠电压延时装置、热继电器分别在下方。该产品结构图见1。
2、DW15-1600、2500、4000万能式断路器
该断路器为立体式布置形式、触头系统，操作机构均安装在铁制框架上。上部有灭弧系统，右面装有操作机构。有“通”、“断”指示及手动“合”“分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器套在下母线上。欠电压延时装置、热继电器分别装在下方。该产品结构图见图2。
3、DW15C-200、400、630抽屉式断路器
该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头，接地触头支撑导轨等。抽屉座左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方有操作手柄、螺杆等组成推拉操作机构。

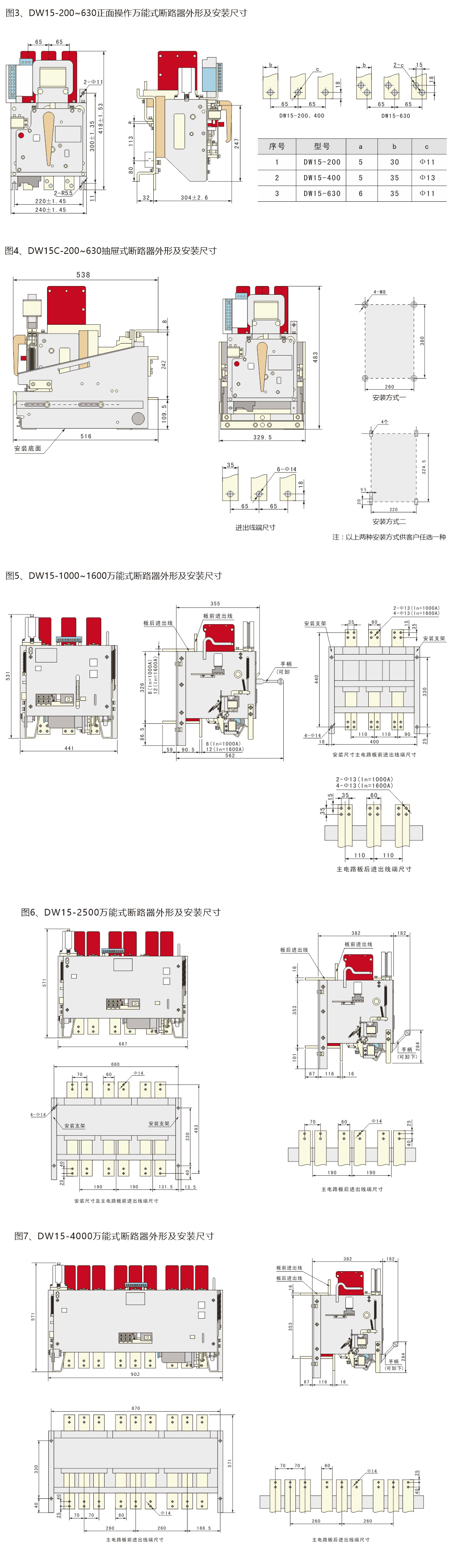

外形尺寸和安装尺寸
